Production d'instrument de mesure électrique
Les transducteurs de courant de haute précision fournissent une norme de mesure pour le dispositif de vérification du socle de charge

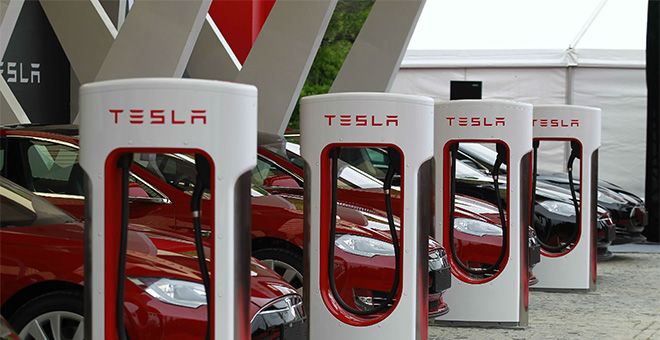

Le Bureau général du Conseil d'État a publié les "Avis d'orientation sur l'accélération de la construction d'infrastructures de recharge pour les véhicules électriques". Il est indiqué que d'ici 2020, des systèmes de charge de base avec des systèmes de charge modérément avancés, montés sur véhicule et intelligents seront essentiellement construits pour répondre aux besoins de charge de 5 millions de véhicules électriques. Dans le cadre de la promotion favorable de diverses politiques, la construction de bornes de recharge de véhicules électriques (piles) inaugurera le pic, et la construction d'infrastructures à grande échelle favorisera efficacement la vulgarisation des véhicules électriques. Cependant, la qualité des produits, la compatibilité des interfaces et d'autres problèmes de sécurité des installations de recharge ont un impact sur la recharge des véhicules électriques. Par conséquent, les tests d'acceptation des bornes de recharge (pile) sont très nécessaires.
La détection des chargeurs de véhicules électriques est une partie indispensable du test d'acceptation de la station de charge (pile). Le transducteur de courant de haute précision fournit une solution de référence de mesure pour le dispositif de vérification de pile de charge, répond à un certain nombre d'exigences standard et satisfait à l'acceptation du site des stations de charge de véhicules électriques, au test de type de produit de pile de charge, à l'inspection annuelle de routine de sécurité de la station de charge, à la mesure test d'étalonnage et ainsi de suite. Fonction principale du dispositif de vérification de pile de chargement :
· Comptage d'énergie : pour détecter la précision de comptage d'énergie électrique de la pile de charge ;
· Mesure de l'énergie : pour détecter si la tension de sortie du chargeur CC, le courant, la précision de la régulation de la tension, la précision du courant constant, le facteur d'ondulation, etc. répondent aux exigences
· Fonction de charge : pour détecter si la charge du chargeur DC est précise
· Test de réponse de la sortie du chargeur : pour mesurer si le temps de contrôle de la sortie du courant du chargeur CC et le temps de contrôle de l'arrêt du courant répondent aux exigences ;
· Test de protection de sécurité : pour vérifier si la surtension d'entrée, la sous-tension d'entrée, le test de surintensité de sortie, etc. du chargeur à courant continu répondent aux exigences.
En tant que l'un des indicateurs clés du dispositif de vérification de la pile de charge, la précision de la mesure du courant continu est de 0,05 % RD. Le transducteur de courant traditionnel ne peut pas répondre aux exigences de précision.
Par conséquent, la précision des transducteurs de courant est l'un des facteurs les plus critiques déterminant les performances du dispositif de vérification de pile de chargement.
Il est particulièrement important de noter que les paramètres clés suivants doivent être respectés lors de l'utilisation de transducteurs de courant :
· Erreur non linéaire de 1 ppm
· Plage de température de fonctionnement de -40 à 85 °C
·Dérive de température <0,1 ppm / K
· Stabilité temporelle très élevée
· Courant de crête jusqu'à 500 A
· Bande passante 3dB au-dessus de 400KHz
Notre transducteur de courant de haute précision de la série AIT est un transducteur multipoint à boucle fermée à flux nul. Il peut parfaitement répondre aux exigences ci-dessus de ces indicateurs de performance.
· Comptage d'énergie : pour détecter la précision de comptage d'énergie électrique de la pile de charge ;
· Mesure de l'énergie : pour détecter si la tension de sortie du chargeur CC, le courant, la précision de la régulation de la tension, la précision du courant constant, le facteur d'ondulation, etc. répondent aux exigences
· Fonction de charge : pour détecter si la charge du chargeur DC est précise
· Test de réponse de la sortie du chargeur : pour mesurer si le temps de contrôle de la sortie du courant du chargeur CC et le temps de contrôle de l'arrêt du courant répondent aux exigences ;
· Test de protection de sécurité : pour vérifier si la surtension d'entrée, la sous-tension d'entrée, le test de surintensité de sortie, etc. du chargeur à courant continu répondent aux exigences.
Par conséquent, la précision des transducteurs de courant est l'un des facteurs les plus critiques déterminant les performances du dispositif de vérification de pile de chargement.
Il est particulièrement important de noter que les paramètres clés suivants doivent être respectés lors de l'utilisation de transducteurs de courant :
· Erreur non linéaire de 1 ppm
· Plage de température de fonctionnement de -40 à 85 °C
·Dérive de température <0,1 ppm / K
· Stabilité temporelle très élevée
· Courant de crête jusqu'à 500 A
· Bande passante 3dB au-dessus de 400KHz
Notre transducteur de courant de haute précision de la série AIT est un transducteur multipoint à boucle fermée à flux nul. Il peut parfaitement répondre aux exigences ci-dessus de ces indicateurs de performance.
